전통적인 경질 크롬 도금이 재검토되는 이유
경질 크롬 도금은 기본 코팅이었습니다. 코팅된 피스톤 로드 수십 년 동안 내마모성, 부식 방지 및 상대적으로 저렴한 비용의 강력한 균형을 제공했기 때문입니다. 그러나 도금 공정 자체는 6가 크롬을 사용하므로 많은 지역에서 점점 더 엄격해지는 환경 및 작업장 안전 규정이 적용됩니다. 이러한 규제 압력으로 인해 경질 크롬이 옵션으로 제외되지는 않았지만 제조업체는 동일한 환경 규정 준수 부담 없이 성능을 충족할 수 있는 대체 코팅 기술을 평가해야 했습니다.
변화는 순전히 규제적인 것도 아닙니다. 대체물로 등장한 일부 대체 코팅은 실제로 특정 마모 및 부식 시나리오에서 기존 경질 크롬보다 성능이 뛰어납니다. 이는 대화가 단순한 규정 준수를 넘어 특정 응용 분야에 대한 진정한 성능 비교로 옮겨졌음을 의미합니다.
하드 크롬의 미세 균열이 항상 결함은 아닙니다.
코팅된 유압 피스톤 로드 사양을 처음 접하는 사람들을 놀라게 하는 한 가지 세부 사항은 경질 크롬 도금이 도금 공정의 일부로 자연적으로 미세 균열 네트워크를 형성한다는 점이며, 이것이 자동으로 품질이 좋지 않다는 징후는 아닙니다. 이러한 미세 균열은 크롬 층이 침전될 때 발생하는 내부 응력으로 인해 형성되며 적절하게 제어된 도금 공정에서는 균일하게 분포되고 코팅의 전체 성능을 손상시키지 않을 정도로 충분히 얕게 유지됩니다.
미세 균열이 실제 문제가 되는 경우
균열이 고르지 않게 분포되거나, 예상보다 깊게 진행되거나, 서로 연결되어 모재까지 연속적인 경로를 형성할 때 문제가 발생합니다. 이 경우 부식성 습기 또는 오염 물질이 코팅을 통과하여 아래에 있는 기판을 공격하기 시작하여 외부에서 표면이 여전히 손상되지 않은 것처럼 보이더라도 결과적으로 코팅이 들리거나 박리될 수 있습니다.
수소 취성: 도금 공정 자체로 인해 발생하는 위험
경질 크롬을 적용하는 데 사용되는 전기 도금 공정은 도금 반응 중에 기본 강철에 수소 원자를 도입할 수 있으며, 처리하지 않은 채 방치하면 이 수소가 금속의 결정 구조로 이동하여 원래 재료 사양이 제안하는 것보다 막대를 더 부서지기 쉽게 만들 수 있습니다. 고강도 합금은 저강도 재료보다 수소 취성에 더 취약한 경향이 있기 때문에 이는 고강도 강철 막대의 경우 특히 우려되는 사항입니다.
- 제어된 열처리 단계인 도금 후 베이킹은 흡수된 수소를 모재에서 다시 제거하는 데 사용됩니다.
- 도금 후 베이킹은 처리 시간이 늦어지면 효율성이 떨어지기 때문에 특정 창에서 이루어져야 합니다.
- 고강도 로드 재료는 일반적으로 표준 강도 합금보다 이 단계를 더욱 주의 깊게 제어해야 합니다.
- 베이킹 공정을 건너뛰거나 단축하는 것은 잘 가공된 로드에서 예상치 못한 취성 파손이 발생하는 일반적인 원인입니다.
도금 후 베이킹은 Wuxi 시설의 코팅 공정에서 타협할 수 없는 표준 단계입니다. 왜냐하면 수소 취성은 일반적인 치수 검사나 육안 검사에서는 나타나지 않는 일종의 숨겨진 위험이기 때문입니다.
성장하는 대안으로서의 HVOF 열 스프레이
고속 산소 연료(HVOF) 열 분사 코팅은 전통적인 크롬 도금에 대한 가장 일반적인 대안 중 하나가 되었습니다. 코팅된 유압 피스톤 로드 응용 프로그램. HVOF는 전기도금 반응을 통해 금속을 증착하는 대신 가열된 텅스텐 카바이드 또는 유사한 재료를 매우 빠른 속도로 로드 표면에 분사하여 다공성이 매우 낮은 조밀한 코팅을 생성합니다. 이 공정은 연마 환경에서 더 나은 내마모성을 갖는 코팅을 생산하는 경향이 있으며 전기 도금과 관련된 동일한 수소 취화 위험을 수반하지 않습니다.
HVOF에는 기존 크롬 도금 라인만큼 널리 사용 가능하지 않은 특수 스프레이 장비가 필요하기 때문에 일반적으로 비용과 장비 가용성이 절충됩니다. 채광이나 파일링 기계와 같이 작동 환경이 특히 마모성이 심한 응용 분야의 경우 추가된 초기 비용은 표준 경질 크롬에 비해 의미있게 긴 서비스 수명으로 정당화되는 경우가 많습니다.
접착 테스트는 코팅이 실제로 지속되는지 여부를 결정합니다.
코팅은 종이의 모든 두께와 경도 사양을 충족할 수 있지만 코팅과 모재 사이의 접착력이 제대로 확인되지 않으면 조기에 실패할 수 있습니다. 부적절한 세척 또는 불충분한 표면 거칠기와 같이 코팅 전 표면 준비가 불량하면 코팅이 기계적으로 건전하지만 기판에 제대로 접착되지 않을 수 있으며, 이는 정적 테스트가 아닌 로드가 실제 작동 응력을 받으면 벗겨지거나 벗겨지는 현상이 나타납니다.
| 시험방법 | 무엇을 확인하는가 |
| 굽힘 테스트 | 기계적 굴곡으로 인해 코팅이 갈라지거나 들뜨는지 여부 |
| 크로스컷 테스트 | 코팅층과 모재 사이의 미시적 결합 강도 |
| 염수분무시험 | 가속 노출 시 내식성 및 코팅 무결성 |

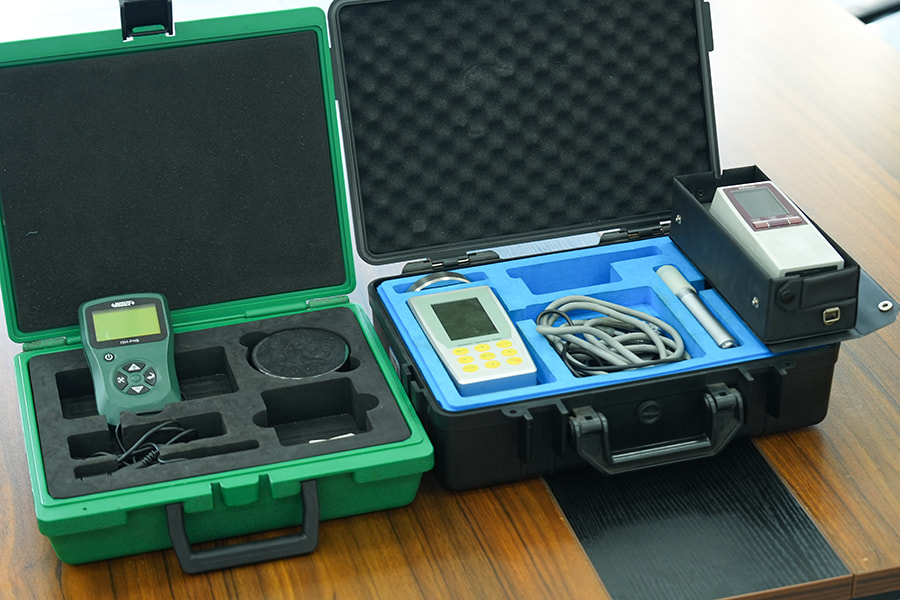

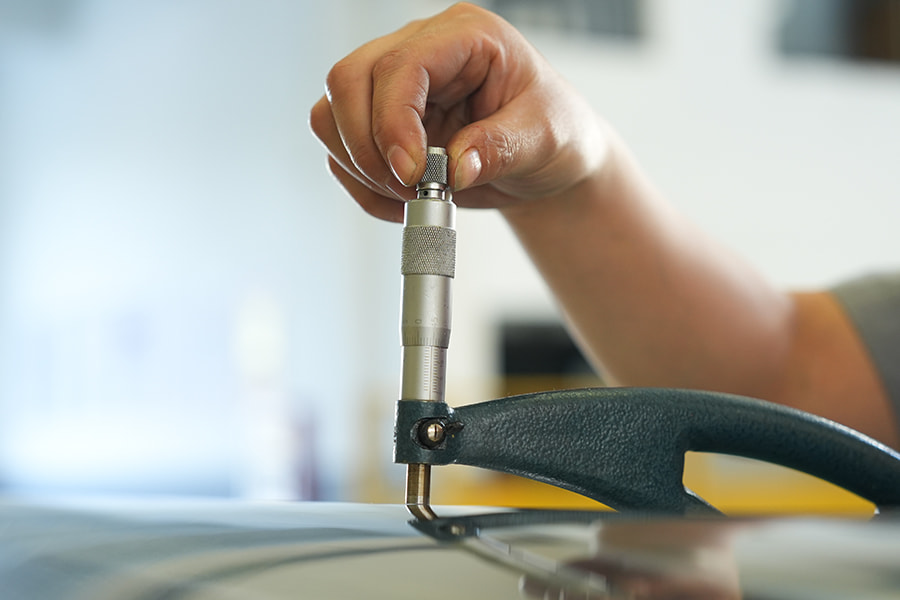

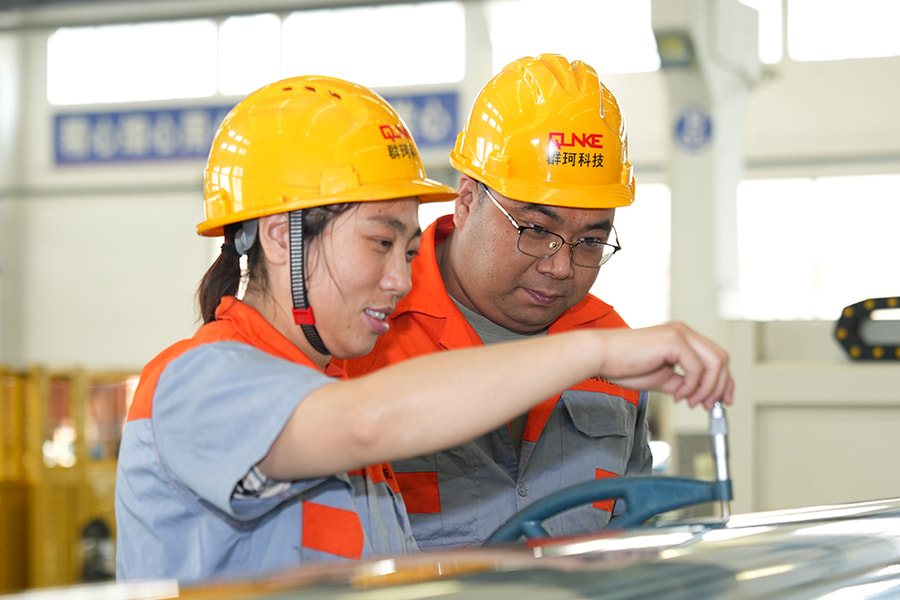

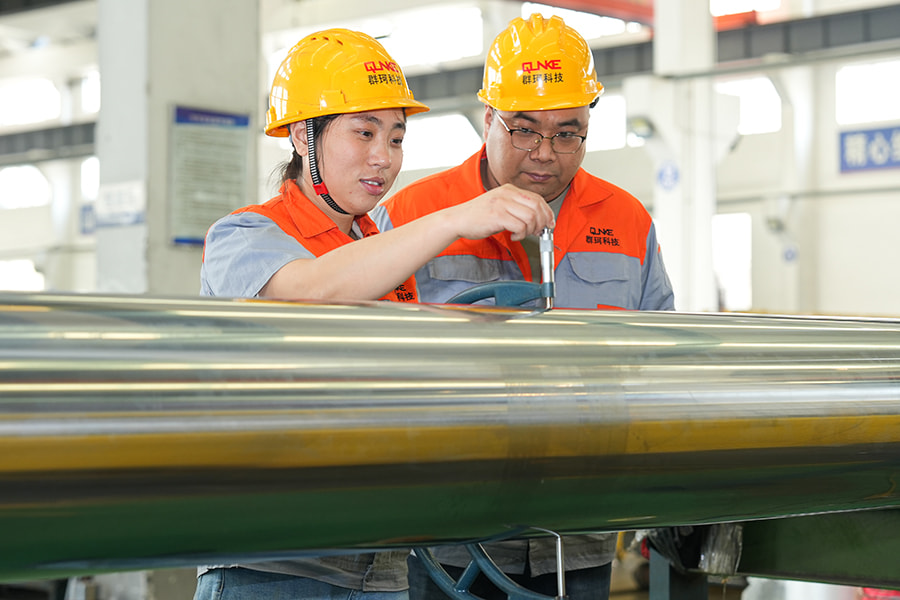

| 두께 측정 | 전체 로드 표면에 걸친 코팅 깊이의 일관성 |
실제 운영 환경에 맞는 코팅 선택
피스톤 로드용 코팅을 선택하는 것은 모든 경우에 적용되는 일률적인 결정이 아닙니다. 작동 환경이 다르면 고장 모드도 다르기 때문입니다. 건조하고 부식이 적은 환경에서 잘 작동하는 코팅은 해양 또는 연안 응용 분야에서는 유지되지 않을 수 있으며, 내식성에 최적화된 코팅은 광산이나 굴착과 같이 연마성이 있고 입자가 많은 환경에 반드시 최선의 선택은 아닙니다.
- 표준 경질 크롬은 적당한 노출로 일반 산업 및 건설 기계 응용 분야에서 안정적으로 작동합니다.
- 니켈-크롬 또는 세라믹 코팅은 염도가 높은 해양, 항구 및 해안 환경에서 더 잘 견디는 경향이 있습니다.
- HVOF가 적용된 텅스텐 카바이드 코팅은 입자 마모가 주요 관심사인 채광 및 파일링 기계와 같은 연마 환경에 적합합니다.
- 부식 및 마모 위험이 결합된 적용 분야에서는 단일 코팅 유형보다는 층상 또는 하이브리드 코팅 접근 방식이 도움이 되는 경우가 있습니다.
수자원 보존, 해양 및 유전 프로젝트 전반에 걸쳐 코팅된 유압 피스톤 로드를 공급했으며, 코팅을 습기, 마모 및 부하 조건의 특정 조합에 맞추는 것은 단순히 최고 등급의 코팅을 선택하는 것보다 지속적으로 서비스 수명에 더 큰 차이를 가져왔습니다.
